隨著二維碼識別技術在檢票閘機的深入發展，條碼掃描模塊逐漸被我們所熟知，其衍生出來的智能閘機便是傳統閘機與二維碼掃描器相融合的創造性產物，其使用是相當的便捷化、智能化，大伙們通過這種智能閘機僅需調出由門禁APP生成的手機屏幕碼，并將此二維碼置于閘機的二維碼掃描窗口一刷，由掃描模塊讀取屏幕碼信息并驗證通過后即閘門打開。那么如何使用條碼掃描模塊改造現有檢票閘機呢，小伙伴們都知道嗎？

工具/原料：
1、三臺閘機兩個通道
2、新大陸NLS-FM25-EX掃描模塊

準備工作：

1丶改造通道數量（兩臺閘機一個通道；三個閘機兩臺通道）
2丶改造地點（室內，室外）
3丶改造閘機類型例如（翼閘，擺閘）
4丶改造閘機（是否有外網線）
5丶開閘信號（繼電器，開關信號）

改造流程：

打開閘機找到閘機主控

找到開閘控制板開閘接線端子

LV4500接線圖接左開(紅綠)右開(藍黃）

閘機開口二維碼掃描模塊的安裝

閘機改造前與改造后的對比

戶外閘機防水改造

開孔嵌入亞克力板，如下圖紅框內打防水玻璃膠

打膠后安裝新大陸NLS-FM25-EX掃描模塊

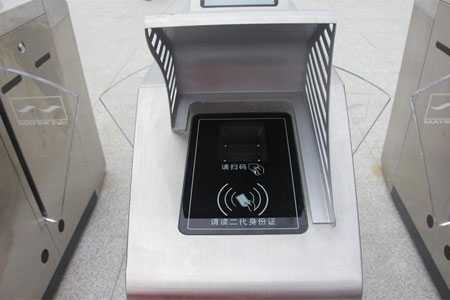

改造后效果參考圖

為何選擇新大陸NLS-FM25-EX掃描模塊

新大陸NLS-FM25-EX嵌入式條碼掃描模塊有卓越的屏幕碼識讀能力，自適應低亮度及各類貼膜的大數據量屏幕條碼，嵌入式IP65高防護等級外殼設計，大視野識讀范圍，專為各位自助設備量身打造。紅外/光感雙重觸發，當被掃描物體靠近掃描窗口時，設備瞬間啟動并進行快速識讀，適合自助柜機、自助閘機、門禁等應用。
