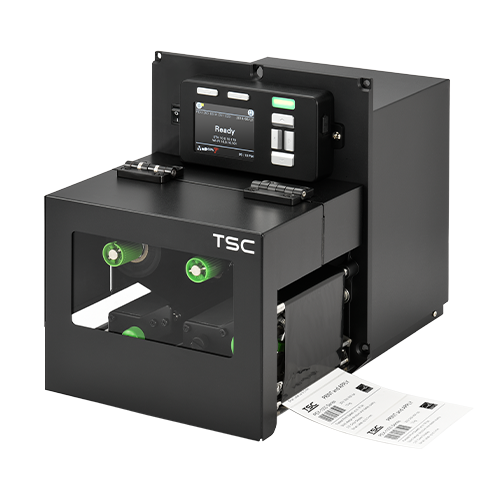

TSC PEX-1001系列打印引擎介紹

TSC PEX-1001系列打印引擎以堅固的鋁合金鑄造結構設計，性能可靠、操作簡易及優化維修效率。PEX系列采用精密的打印機構及高效能電子設計，達到每秒最快可達18英寸的速度打印標簽。此外，提供203、300、600 dpi多款分辨率滿足客戶各種打印需求。

PEX系列具備易于整合的特性，包含螺絲孔位兼容結構設計、業界泛用的GPIO接口以及簡單操作的彩色屏幕。PEX系列能夠簡易的整合至全新和既有的自動打印貼標設備，非常適用于需要高速標簽打印的制造業和物流業。

TSC PEX-1001系列打印引擎特性

堅實耐用的設計

鋁合金鑄造結構確保耗材穩定的路徑，打造精準優良的標簽質量。先進的剝離技術可適用于多款標簽尺寸，即使小標簽也能呈現優異質量。

優異性能

PEX系列能高速打印高質量標簽達到每秒18 ips。擁有精準標簽定位技術，能打印小至5 mm高的標簽。提供多元化的通訊接口，包含業界通用標準GPIO、USB、并列端口、串行端口、以太網絡，選配件包含藍牙4.0及802.11a/b/g/n無線網絡模塊。

卓越的實用性

PEX系列提供3.5寸易于操作的直覺式彩色屏幕。前方的USB host透過USB隨身碟能立即更新標簽格式或韌體。

維修簡易

后方抽屜設計能迅速裝卸維護零件，模塊化設計的紙張驅動系統可快速方便地維修更新。

廣泛的兼容性

兼容于業界標準的設計，PEX系列能輕松安裝至現有的打印貼標設備。

精湛的程序指令集

為了能高度兼容于既有的貼標設備，PEX-1000系列內建人性化的TSPL-EZD 高階打印機語言，可支持市場上許多打印貼標應用常用的ZPL、DPL程序語言，此外TSPL指令集可以從多個數據庫中獲取數據，攜帶必要的數據字段回存配置于標簽格式中，讓您輕松編輯標簽，無需任何額外的計算機設備，為企業節省硬設備費用。

TSC PEX-1001系列打印引擎技術參數

PEX-1121

PEX-1131

PEX-1161

PEX-1221

PEX-1231

PEX-1261

PEX-1120

PEX-1130

PEX-1160

PEX-1220

PEX-1230

PEX-1260

硬件規格

分辨率
203 dpi（8點/毫米）
300 dpi（12點/毫米）
600 dpi（24點/毫米）
203 dpi（8點/毫米）
300 dpi（12點/毫米）
600 dpi（24點/毫米）
203 dpi（8點/毫米）
300 dpi（12點/毫米）
600 dpi（24點/毫米）
203 dpi（8點/毫米）
300 dpi（12點/毫米）
600 dpi（24點/毫米）
打印方式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
熱感式/熱轉式
顯示屏
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
彩色屏幕與按鈕
通訊介面
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB Host
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB Host
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB Host
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB Host
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB Host
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB Host
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB Host
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB Host
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB
串行埠 (RS-232)
并行埠(Parallel port)
以太網絡
GPIO
USB Host
無線通訊介面
藍牙MFi
Wi-Fi with Bluetooth
藍牙MFi
Wi-Fi with Bluetooth
藍牙MFi
Wi-Fi with Bluetooth
藍牙MFi
Wi-Fi with Bluetooth
藍牙MFi
Wi-Fi with Bluetooth
藍牙MFi
Wi-Fi with Bluetooth
藍牙
Wi-Fi
藍牙
Wi-Fi
藍牙
Wi-Fi
藍牙
Wi-Fi
藍牙
Wi-Fi
藍牙
Wi-Fi
企業型打印機管理
TSC Console
SOTI Connect（需要許可證）
TSC Console
SOTI Connect（需要許可證）
TSC Console
SOTI Connect（需要許可證）
TSC Console
SOTI Connect（需要許可證）
TSC Console
SOTI Connect（需要許可證）
TSC Console
SOTI Connect（需要許可證）
TSC Console
TSC Console
TSC Console
SOTI Connect（需要許可證）
TSC Console
SOTI Connect（需要許可證）
TSC Console
TSC Console
SOTI Connect（需要許可證）
類型
打印引擎
打印引擎
打印引擎
打印引擎
打印引擎
打印引擎
打印引擎
打印引擎
打印引擎
打印引擎
打印引擎
打印引擎
最高打印速度
18 ips（457 mm / s）
14 ips（356 mm / s）
6 ips（152 mm / s）
18 ips（457 mm / s）
14 ips（356 mm / s）
6 ips（152 mm / s）
18 ips（457 mm / s）
14 ips（356 mm / s）
6 ips（152 mm / s）
18 ips (457 mm/s)
14 ips（356 mm / s）
6 ips（152 mm / s）
最大打印寬度
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
4.09英寸（104 mm）
最大打印長度
1000英寸（25,400 mm）
450英寸（11,430 mm）
100英寸（2,540 mm）
1000英寸（25,400 mm）
450英寸（11,430 mm）
100英寸（2,540 mm）
1000英寸（25,400 mm）
450英寸（11,430 mm）
100英寸（2,540 mm）
1000英寸（25,400 mm）
450英寸（11,430 mm）
100英寸（2,540 mm）
SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
512 MB SDRAM
Flash
512MB Flash memory
512MB Flash memory
512MB Flash memory
512MB Flash memory
512MB Flash memory
512MB Flash memory
512 MB Flash memory
512 MB Flash memory
512 MB Flash memory
512 MB Flash memory
512 MB Flash memory
512 MB Flash memory
可擴展內存
? USB設備內存 (FAT32)
? Micro SD卡讀卡器可將內存擴展至32 GB
? USB設備內存 (FAT32)
? Micro SD卡讀卡器可將內存擴展至32 GB
? USB設備內存 (FAT32)
? Micro SD卡讀卡器可將內存擴展至32 GB
? USB設備內存 (FAT32)
? Micro SD卡讀卡器可將內存擴展至32 GB
? USB設備內存 (FAT32)
? Micro SD卡讀卡器可將內存擴展至32 GB
? USB設備內存 (FAT32)
? Micro SD卡讀卡器可將內存擴展至32 GB
microSD Flash記憶卡擴充插槽可擴展內存至32 GB
microSD Flash記憶卡擴充插槽可擴展內存至32 GB
microSD Flash記憶卡擴充插槽可擴展內存至32 GB
microSD Flash記憶卡擴充插槽可擴展內存至32 GB
microSD Flash記憶卡擴充插槽可擴展內存至32 GB
microSD Flash記憶卡擴充插槽可擴展內存至32 GB

耗材規格

紙張寬度
4.5英寸（114.3 mm）
4.5英寸（114.3 mm）
4.5英寸（114.3 mm）
4.5英寸（114.3 mm）
4.5英寸（114.3 mm）
4.5英寸（114.3 mm）
4.5英寸（114.3 mm）
4.5英寸（114.3 mm）
4.5英寸（114.3 mm）
4.5英寸（114 mm）
4.5英寸（114.3 mm）
4.5英寸（114.3 mm）
紙張類型
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
連續紙、間距紙、黑標紙、折迭紙、穿孔紙 (外卷式)
最大碳帶長度
600米
600米
600米
600米
600米
600米
600米
600米
600米
600米
600米
600米
碳帶寬度
25.4mm ~ 114.3 mm (1英寸 ~ 4.5 英寸)
25.4 mm ~ 114.3 mm (1英寸~ 4.5英寸)
25.4 mm ~ 114.3 mm (1英寸 ~ 4.5英寸)
25.4mm ~ 114.3mm (1英寸 ~ 4.5英寸)
25.4mm ~ 114.3mm (1英寸 ~ 4.5英寸)
25.4mm ~ 114.3mm (1英寸 ~ 4.5英寸)
25.4mm ~ 114.3mm (1英寸 ~ 4.5英寸)
25.4mm ~ 114.3mm (1英寸 ~ 4.5英寸)
25.4mm ~ 114.3mm (1英寸 ~ 4.5英寸)
1英寸- 4.5英寸（25.4 -114.3mm）
1英寸- 4.5英寸（25.4 -114.3mm）
1英寸- 4.5英寸（25.4 -114.3mm）
最小標簽長度
0.2英寸（5 mm）
0.2英寸（5 mm）
0.2 英寸（5 mm)
0.2英寸（5 mm）
0.2英寸（5 mm）
0.2英寸（5 mm）
0.2 英寸（5 mm）
0.2 英寸（5 mm）
0.2 英寸（5 mm）
0.2 英寸（5 mm）
0.2 英寸（5 mm）
0.2 英寸（5 mm）
機殼
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
鋁合金鑄造打印機構模塊
指令集
TSPL-EZD
TSPL-EZD
TSPL-EZD
TSPL-EZD
TSPL-EZD
TSPL-EZD
TSPL-EZD
TSPL-EZD
TSPL-EZD
TSPL-EZD
TSPL-EZD
TSPL-EZD
